取扱商品 イワタ オリジナルプーリ

取扱品目

  • ボス付ベタプーリ
    ボス付ベタプーリ
  • 両ベタプーリ
    両ベタプーリ
  • 高プーリ
    甲高プーリ

寸法表

■ボス付ベタ 概略寸法

ボス付ベタ 概略寸法

  A1 A2 A3 B1 B2 B3
D B S W B S W B S W B S W B S W B S W
3 55 19 41 58 19 57 57 21 73 55 19 44 55 19 65 56 19 85
3 1/2 63 20 42 63 20 58 62 20 74 59 20 46 63 20 67 63 20 86
4 70 20 43 71 22 59 70 21 76 69 22 48 70 24 69 70 22 89
4 1/2 74 22 43 75 24 61 74 22 77 76 24 49 75 24 70 74 22 90
5 80 23 45 81 24 61 81 24 78 80 24 49 81 24 70 79 23 90
5 1/2 82 24 44 85 25 63 85 25 78 81 24 49 85 24 72 84 23 90
6 82 25 48 95 26 64 94 26 79 84 26 53 94 26 73 95 28 94
6 1/2 70 20 40

※注意：概算寸法ですので1〜2mm違う場合がございます。

※両ベタもサイズによって在庫を揃えております。

■平プーリ・甲高プ−リ

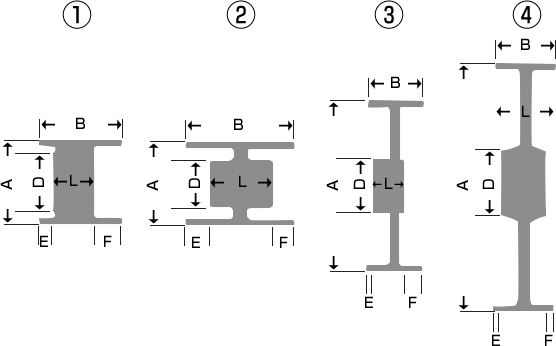

平プーリ・高プーリ 概略寸法

B巾 2 3 4 5 6
A径 D L E F 形
状		 ア
ー
ム		 D L E F 形
状		 ア
ー
ム		 D L E F 形
状		 ア
ー
ム		 D L E F 形
状		 ア
ー
ム		 D L E F 形
状		 ア
ー
ム
4 60 31 5 14 1 ベ
タ		 55 40 7 27 1 ベ
タ		 57 40 22 40 1 ベ
タ
5             73 60 8 8 2 3
6 72 50 0 0 4 4 77 53 11 11 2 4 74 55 23 23 2 4 73 66 30 30 2 4 82 72 40 40 2 4
7                                     89 77 24 24 2 4 89 77 37 37 2 4

※素材として持っておりますので、平プーリと甲高プーリの両方に対応できます。
